Телескопические подъёмники · Дизельные

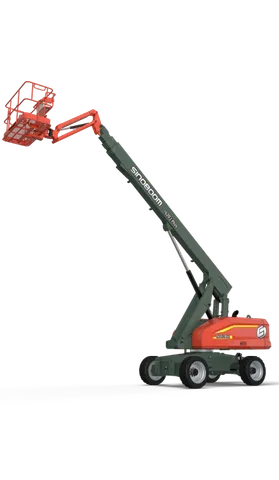

TB20J Plus (TB660J Plus)
Рабочая высота22м≈ 7 эт.
Грузоподъёмность платформы454кг
Преодолеваемый уклон45%
Соответствие стандартам: CE/ANSI/CSA/EAC
Преимущества
Высокая грузоподъёмность
- Платформа серии Plus берёт до 454 кг (в ограниченной зоне) / 300 кг (в ограниченной зоне) / 250 кг (во всей рабочей зоне) — до 3 человек с инструментом и материалами
Качающийся мост
- Активный качающийся мост работает и в сложенном, и в поднятом положении — можно работать на уклонах и неровном грунте
Точность управления
- Верхний пульт с 3 пропорциональными джойстиками: подъём и выдвижение стрелы, поворот башни и скорость движения
- Плавные старт и остановка помогают точно подойти к месту работы
Характеристики
| Макс. высота платформы | 20 м |
| Макс. рабочая высота | 22 м |
| Макс. горизонтальный вылет | 14,6 м/16,1 м/17,2 м |
| Длина в транспортном положении | 9,99 м |
| Ширина в транспортном положении | 2,49 м |
| Высота в транспортном положении | 2,79 м |
| Колёсная база | 2,49 м |
| Дорожный просвет | 0,43 м |
| Размеры платформы (Д×Ш×В) | 2,44×0,91×1,1 м |
| Грузоподъёмность платформы (во всей рабочей зоне) | 250 кг |
| Грузоподъёмность платформы (в ограниченной зоне) | 454 кг/300 кг |
| Поворот башни | 360°/Continuous |
| Поворот корзины | 160° |
| Скорость движения (в транспортном положении) | 0–4,8 км/ч |
| Скорость движения (платформа поднята) | 0–1,1 км/ч （0–0,68 mph） |
| Преодолеваемый уклон | 45% |
| Радиус поворота, внутренний | 2,4 м |
| Радиус поворота, внешний | 5,55 м |
| Вынос задней части при повороте башни | 1,45 м |
| Допустимый наклон шасси | 5° |
| Ведущие × управляемые колёса | 4WD×2WS |
| Шины | 355/55D625 (foam-filled) 36×14-20 (цельнолитые) |
| Источник питания (опция) | 43 kW/2500 rpm/ QSF2,8t3NA60/Cummins/China T3、EU stage Ⅲ 36,4 kW/2600 rpm/ D2,9 L4/Deutz/EU stage V、EPA Tier 4F (More options on the specs sheet) |
| Аварийный насос (APU) | 12 V DC |
| Топливный бак (дизель) | 150 л/39,6 gal(US)) |
| Объём гидробака | 180 л / 47,6 gal (US)) |
| Масса | 11,900 кг |
| Соответствие стандартам | CE/ANSI/CSA/EAC |
Стандартная комплектация
- Качающийся мост (все колёса на грунте)
- Дисплей 7 дюймов
- 4 ведущих × 2 управляемых колеса
- Пропорциональное управление, 3 джойстика
- Защитные оплётки всех шлангов
- Контроль нагрузки на платформе (защита от перегруза)
- Гидравлическое выравнивание платформы
- Розетка 220 В на платформе
- Аварийная остановка
- Защита от опрокидывания (датчик наклона)
- Допустимый наклон шасси до 5°
- Аварийное опускание
- Проблесковый маячок
- Звуковой сигнал и зуммер
- Система самодиагностики
- Педаль безопасности
- Платформа 2,44 м с распашной калиткой
- Шины с заполнением пеной
- Бокс для документации
- Разъём для телематики
- Дополнительная защита оператора от зажатия
Дополнительная комплектация
- Шины с заполнением пеной, не оставляющие следов
- Цельнолитые шины, не оставляющие следов
- Платформа 1,45 м
- Платформа 1,83 м
- Платформа 1,83 м с распашной калиткой
- Охладитель гидравлического масла
- Комплект стекольщика (держатель стекла)
- Сетка на половину высоты поручней (для платформы с распашной калиткой)
- Рабочее освещение платформы
- Защита от столкновения сверху
- Гидравлический генератор
Данные — по официальной спецификации производителя. Производитель оставляет за собой право менять характеристики.

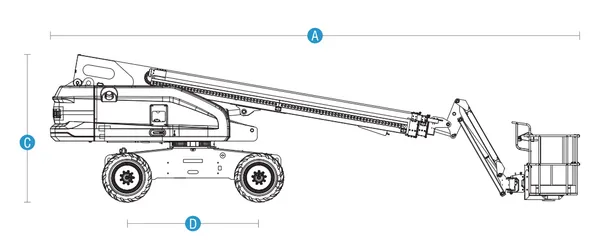

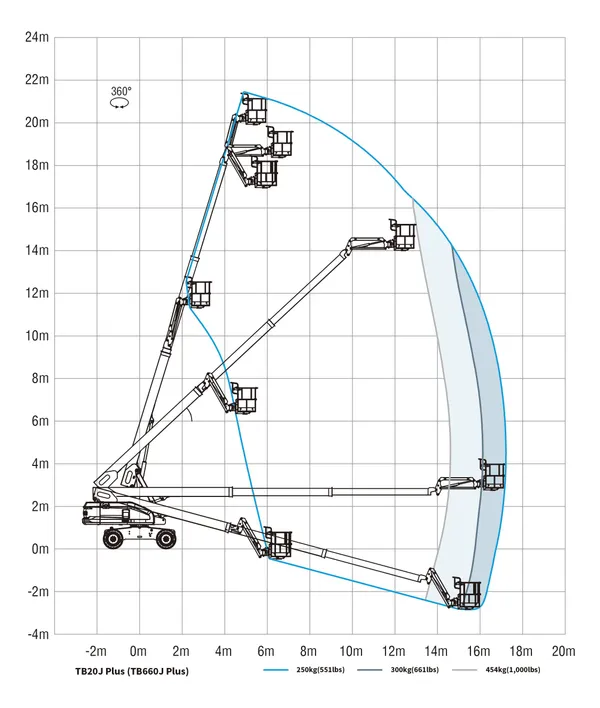

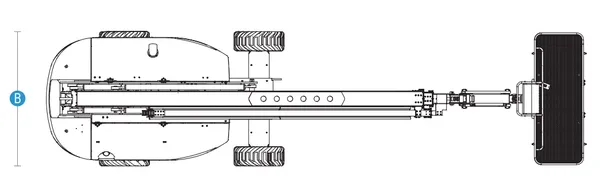

Чертежи
